3000W Один відкритий стіл Специфікація
Специфікація для 3Kw лазерного різання машина QY Laser є виробником, присвячений тільки волоконно-лазерного різання машини на 1000W до 20000W з 2008 року! QY серйозно ставиться до однієї речі: роблячи краще різання металу машини для клієнтів QY лазерної фабрики відвідування наших патентів діапазону машин & ...
Введення продукту
Специфікація для лазерного різання 3Kw
QY Laser є виробником, присвячений тільки волоконно-лазерного різання машини на 1000W до 20000W з 2008 року!
QY серйозно ставиться до одного:
створення кращих машин для різання металу для клієнтів
QY лазерної фабрики відвідування
Наш асортимент машин
Патенти та права інтелектуальної власності
Машина HD Фото
Переваги нашої машини
  |
|
 | 2、Лазерні випробування інтерферометра Вся машина перевірена інтерферометром, щоб забезпечити точність машини |
 | 3、Ріжуча головка на металевій панелі *використовувати повний модуль з кращою продуктивністю ущільнення та *висока точність, висока стабільність *з автоматичним змащенням
|
Переваги нашої машини
 | 4、Захисна кришка Всі кабелі між машинами і чилером і лазером покриті Охайний і безпечний |

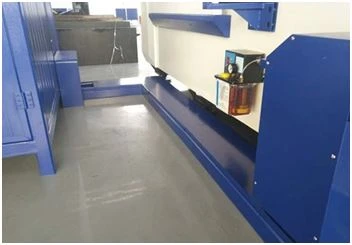

 | 5、Автоматичне змащення Тримайте машину добре працює |
 | 6、Темперування лікування Рамки таблиці обробляються строго темперування, забезпечити відсутність деформації машини за десять років
|
Ріжучі зразки
З функцією маркування
Технічний параметр
(一)、Головна електрична колокація | ||
Назва та опис частини | Зауваження | |
Лазерна | 3000WRaycus (Китайський бренд) 3000W IPG (німецький бренд) | Необов'язково |
Оптична система | Діафрагма імпорту мультимедіа | Великобританії |
Ріжуча головка | Автофокусування Raytool | Швейцарський бренд |
Редуктор | Шімпо | Японія |
Чиллер для води | Захист від перенатіку, стійкість до ± 0,5°C, зелена дво циклічна машина з водяним охолодженням, контроль випаровування титану холодним | Ухань, Китай |
Стійка та пініон | Тип нахилу: ROR | Німецький бренд |
Модуль кнопки | Шнайдер | Французький бренд |
Контактна особа змінного струму | Шнайдер | Французький бренд |
Соленоїдний клапан | Естек (Івате) | Тайвань |
Високоточний автосенсор | Точність ±0,1 мм | Китай |
Система ПК | Промисловий контроль | |
Сервопривод осі X | Фудзі | Японський бренд |
Сервопривод осі Y | Fuji подвійне водіння | Японський бренд |
Сервопривод осі Z | Фудзі | Японський бренд |
Газовий клапан | SMC(для O2) | Японський бренд |
Система управління | Cypcut FScut2000 (підтримка англійської мови, файл formate .dxf, PLT, Gerber, AI і так далі) | Шанхай, Китай |
Картка вводу-виводу | 32 балів | Китай |
стіл | настільна рама зварна настільна рама, строго оброблена загартуванням, темперуючою обробкою, щоб забезпечити відсутність деформації протягом тривалого виробництва | QY, Китай |
Технічний параметр | ||
1 | Лазерна довжина хвилі | 1070n |
2 | Максимальна потужність | 3000Вт |
3 | Максимальне прискорення | 1.0G |
4 | Енергоспоживання | 18Квт |
5 | Максимальна швидкість ходьби | <= 86m/min="" single=""> <=120m in="" complex=""> |
6 | Мін Ліневідт | 0,15мм (для матеріалів товщиною менше 0,4мм), залежить від товщини листа |
7 | Товщина різання | МС: макс 20мм і масове виробництво 18мм S: макс 12мм і масове виробництво 10мм |
8 | Максимальний розмір різання | Таблиця одного відкритого типу |
1500*3000, 1500*4000 2000 * 4000 мм, 2000 * 6000 мм | ||
9 | Механічна точність таблиці різання: ±0.05мм | |
10 | Точність повторного позиціонування: ±0.02мм | |
11 | Живлення: Трифазні дроти 5 змінного струму 380В±5%,50Гц±1% | |
Список параметрів вирізання
матеріал | товщина/мм | швидкість мм/с | зосереджуватися | тиск | Насадка | міць | газ |
Сс | 1 | 800 | 0 | 1.2Мпа | 2.0单 | 100% | N2 (2)- |
2 | 300 | 0.5 | 1.6Мпа | 2.0单 | |||
3 | 130 | 2 | 1.8Мпа | 2.0单 | |||
4 | 80 | 3 | 2.4Мпа | 3.0单 | |||
5 | 60 | 3.5 | 2.4Мпа | 3.0单 | |||
6 | 40 | 4 | 2.4Мпа | 4.0单 | |||
8 | 25 | 4.5 | 2.4Мпа | 4.0单 | |||
10 | 18 | 7 | 2.4Мпа | 4.0单 | |||
1 | 600 | 0 | 9-я смужка | 1.0双 | 60% | O2 (2) | |
2 | 160 | -4 | 8-я година | 1.0双 | |||
3 | 100 | -5 | 4-панель | 1.5双 | |||
4 | 80 | -4 | 4-панель | 1.5双 | |||
5 | 50 | -6 | 4-панель | 1.5双 | |||
6 | 30 | -6 | 1.5bar | 1.5双 | |||
8 | 20 | -6 | 0.6bar | 1.5双 | |||
10 | 15 | -6 | 0.6bar | 1.5双 | |||
12 | 12 | -6 | 0.6bar | 1.5双 | |||
Латунь | 1 | 400 | 1.5 | 1.2Мпа | 2.0单 | 100% | N2 (2)- |
2 | 200 | 1.5 | 1.6Мпа | 2.0单 | |||
3 | 100 | 3 | 1.6Мпа | 2.0单 | |||
4 | 60 | 3.5 | 1.8Мпа | 2.0单 | |||
5 | 40 | 3 | 1.8Мпа | 3.0单 | |||
6 | 30 | 4.5 | 2.0Мпа | 3.0单 | |||
8 | 10 | 4.5 | 2.4Мпа | 3.0单 | |||
Аль. | 1 | 700 | 0 | 1.2Мпа | 2.0单 | ||
1.5 | 450 | 0 | 1.4Мпа | 2.0单 | |||
2 | 330 | 0.5 | 1.6Мпа | 2.0单 | |||
3 | 150 | 1 | 1.8Мпа | 2.0单 | |||
4 | 60 | 2 | 1.8Мпа | 3.0单 | |||
5 | 45 | 2.5 | 2.0Мпа | 3.0单 | |||
6 | 35 | 2.5 | 2.4Мпа | 3.0单 | |||
8 | 15 | 3.5 | 2.4Мпа | 3.0单 | |||
10 | 10 | 4 | 2.4Мпа | 4.0单 | |||
12 | 8 | 5 | 2.4Мпа | 4.0单 | |||
Пані | 1 | 150 | -0.5 | 9-я смужка | 2.0双 | 33% | O2 (2) |
2 | 100 | -2.5 | 5-панель | 2.0双 | 35% | ||
3 | 70 | -3 | 1-панель | 1.0双 | 90% | ||
4 | 55 | -3 | 1-панель | 1.0双 | 90% | ||
Пані | 5 | 50 | -2.5 | 1-панель | 1.0双 | 60% | O2 (2) |
6 | 40 | -3 | 1-панель | 1.0双 | 98% | ||
8 | 20 | -3 | 0.6bar | 2.0双 | 60% | ||
8 | 36 | -3 | 0.8bar | 1.2双 | 100% | ||
10 | 18 | -3 | 0.6bar | 3.0双 | 50% | ||
12 | 15 | -3 | 0.6bar | 3.0双 | 50% | ||
14 | 15 | -3 | 0.8bar | 3.0双 | 60% | ||
16 | 12 | -3 | 0.8bar | 3.0双 | 70% | ||
18 | 14 | -3.5 | 0.8bar | 4.5双 | 80% | ||
20 | 11 | -4 | 0.8bar | 4.5双 | 80% | ||
22 | 10 | -4 | 0.8bar | 4.5双 | 80% |
00мм(L 4700мм, Вт 4200мм)
